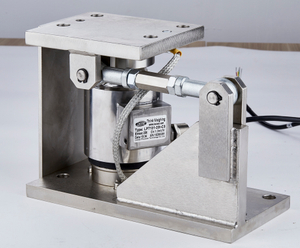

LP7210动静载两用称重模块

单个传感器量程:100kg~7.5t
材质:合金钢或者不锈钢
结构:自带拉杆,自复位
应用于料罐称重,流水线称重等
状态:
数量:
  • LP7210

  • 朗科精工

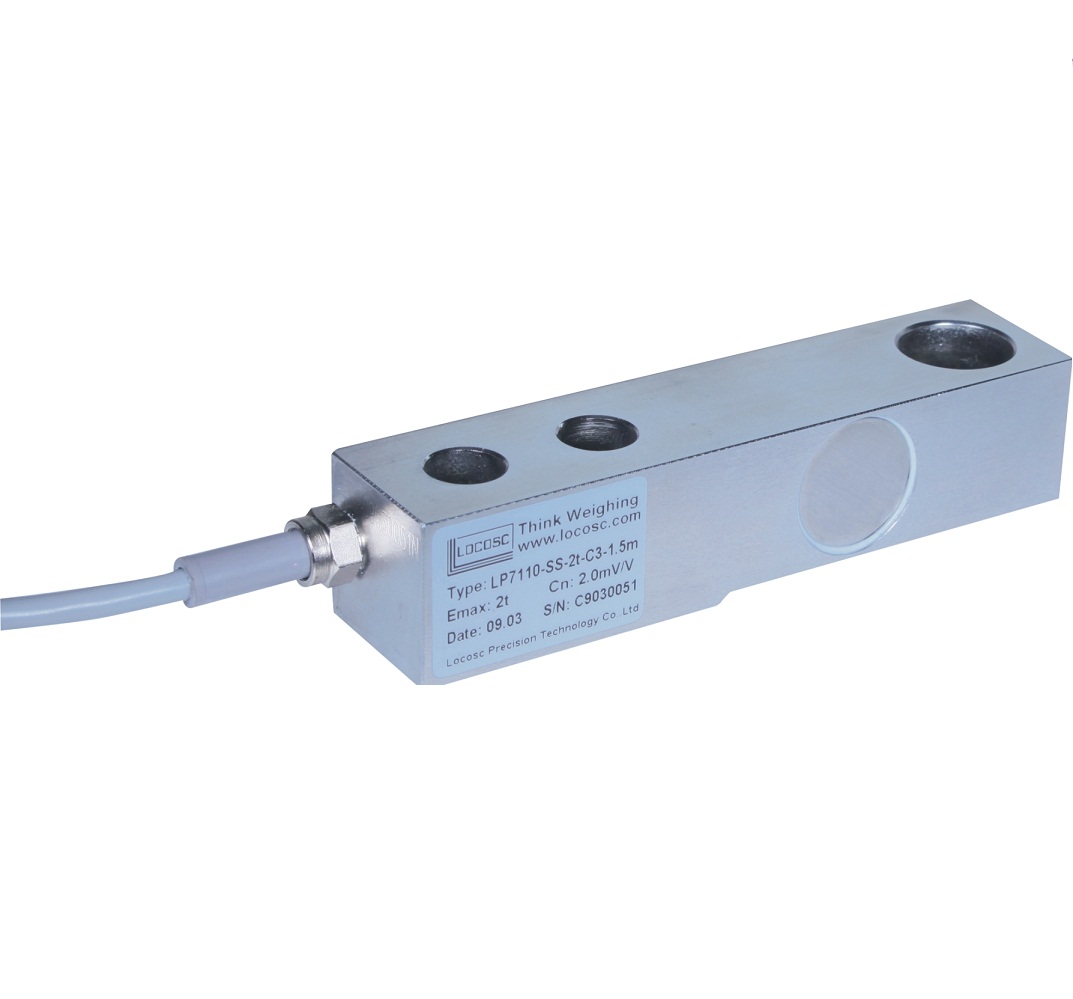

LP7210系列称重模块采用LP7110A高精度剪切梁式传感器,配以上下底板及限位拉杆,采用自复位球面压头组成的称重模块,采用3组或者4组称重模块组成各类称重系统;具有结构紧凑,量程宽,安装方便,称量稳定,安全可靠,自我复位等特点,特别适用于动载或者静载的反应釜、流水线等称重,广泛应用于医药、化工等行业。

LP7210

技术参数

  • 量程: 0.1,0.2,0.25,0.5,1,2,3,5,7.5t

  • 准确度等级:  OLML C3

  • 传感器型号: LP7110A

  • 防爆可选:

         防爆标志: Ex ia IIC T4 Ga

         防爆证号: GYB14-1711X

结构特点

  • 结构紧凑,长期稳定性好

  • 有过载和限位拉杆,安全可靠

  • 采用摇摆支撑结构,具有自复位功能保证计量精度

  • 材质有合金钢镀镍或者不锈钢

  • 带可靠的接地装置


LP7210安装图


LP7210安装示例

应用场合

动静载称重模块可以应用于有静态或者冲击力的场合的称重;如:辊道,流水线,各类反应釜、槽罐等等;


组合方式

  在一个称重系统中,标准组合为:

1、四件套:四套称重模块,一般矩形安装,3套带拉杆,1套不带拉杆;

2、三件套:三套称重模块,均带拉杆,圆形料斗,径向或切向安装。



1、每一称重模块的安装基础的平面度应在0.3mm 以内,各基础应在同一水平面上,其平面度要求在0-3mm之间。

2、与称重模块连接的支承面的平面度应在0.3mm以内,各支承面应在同一水平面上,其平面度要求在0-3mm之间。

安装注意事项

1、模块与基础及支承面的连接,可用螺栓连接或焊接。焊接时应注意焊机的接地,当模块底板与基础焊接时,焊机应在基础上接地,当模块顶板与支承面焊接时,焊机应在支承面上接地。使感器,以免损坏传感器。

2、安装完毕,


传感器接线
